Принцип работы теплообменников

Теплообменники — это устройства для передачи тепловой энергии между жидкостями или газами без их смешивания. Разбираем принципы работы всех типов теплообменников, их конструкции, области применения и критерии выбора для промышленных и бытовых систем.

Основы теплообмена и физические принципы

Теплообмен — это процесс передачи тепловой энергии от более нагретого тела к менее нагретому. В теплообменниках этот процесс происходит через разделяющую стенку, которая не позволяет жидкостям смешиваться, но пропускает тепло.

Три способа передачи тепла

Схемы движения теплоносителей

• Прямоток — среды движутся в одном направлении, простая схема, но низкая эффективность
• Противоток — среды движутся навстречу, максимальная эффективность, разность температур постоянна
• Перекрёстный ток — среды движутся перпендикулярно, компромисс между эффективностью и простотой
• Смешанная схема — комбинация различных направлений движения

Классификация теплообменников по конструкции

Устройство пластинчатых теплообменников

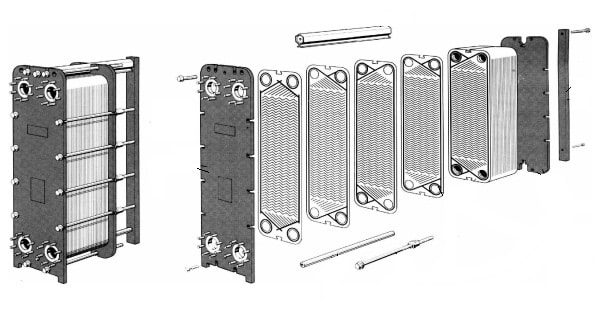

Пластинчатый теплообменник состоит из пакета гофрированных металлических пластин, зажатых между двумя плитами и стянутых болтами. Каждая пластина имеет специальный рельеф, который создаёт турбулентность потока и увеличивает площадь теплообмена.

Основные элементы конструкции

1. Неподвижная плита — содержит входные и выходные патрубки для подключения трубопроводов
2. Подвижная плита — создаёт необходимое сжатие пакета пластин
3. Несущая рама — стальная конструкция для крепления плит
4. Направляющие стержни — обеспечивают точное позиционирование пластин
5. Стяжные болты — создают герметичность (момент затяжки 150–400 Н·м)
6. Теплообменные пластины — основной рабочий элемент
7. Уплотнительные прокладки — предотвращают смешивание и утечки сред

Принцип работы пластинчатого теплообменника

Горячий и холодный теплоносители поступают с противоположных сторон и движутся по чередующимся каналам, образованным между пластинами. Каждая вторая пластина повёрнута на 180°, что создаёт противоточное движение сред — наиболее эффективную схему теплообмена.

Типы пластин по профилю

Кожухотрубные теплообменники

Кожухотрубные теплообменники состоят из пучка трубок, размещённых в цилиндрическом корпусе (кожухе). Одна среда движется внутри трубок, другая — в межтрубном пространстве.

Основные типы

• С неподвижными трубными решётками — простая конструкция, низкая стоимость
• С плавающей головкой — компенсация температурных расширений
• U-образные — трубки изогнуты, одна трубная решётка
• С линзовым компенсатором — для высоких температур и давлений

Преимущества кожухотрубных теплообменников

• Высокое рабочее давление — до 100 бар и выше
• Большие температуры — до 500°C и более
• Надёжность — простая и проверенная конструкция
• Ремонтопригодность — замена отдельных трубок
• Универсальность — работа с любыми средами

Недостатки

• Большие габариты — в 3–5 раз больше пластинчатых
• Сложное обслуживание — требует демонтажа для чистки
• Низкий КПД — 70–85% против 95–98% у пластинчатых
• Высокая стоимость — дорогие материалы и изготовление

Спиральные и витые теплообменники

Спиральные теплообменники

Состоят из двух металлических листов, свёрнутых в спираль с образованием двух каналов. Среды движутся по спиральным каналам в противоположных направлениях.

Витые (змеевиковые) теплообменники

Представляют собой змеевик из труб, размещённый в кожухе. Простая и надёжная конструкция для небольших мощностей и специальных применений.

Расчёт теплообменников

Основные расчётные формулы

Тепловая мощность: Q = m × c × ΔT

где m — массовый расход (кг/с), c — удельная теплоёмкость (кДж/кг·К), ΔT — изменение температуры (К)

Площадь теплообмена: A = Q / (U × ΔTср)

где U — коэффициент теплопередачи (Вт/м²·К), ΔTср — средняя разность температур

Пример расчёта: Для охлаждения 20 м³/ч воды с 80°C до 40°C потребуется отвести тепло: Q = (20000/3600) × 4,18 × (80-40) = 928 кВт

Коэффициенты теплопередачи для разных типов

Алгоритм теплового расчёта

1. Определение тепловой нагрузки — по расходам и температурам сред
2. Выбор схемы движения — противоток предпочтительнее
3. Расчёт средней разности температур — с учётом схемы движения
4. Определение коэффициента теплопередачи — по справочным данным
5. Расчёт площади теплообмена — по основной формуле
6. Выбор конструкции — исходя из требуемой площади
7. Гидравлический расчёт — проверка потерь давления

Выбор типа теплообменника

Критерии выбора по параметрам

Выбор по области применения

Области применения теплообменников

Жилищно-коммунальное хозяйство

• Индивидуальные тепловые пункты (ИТП) — замена элеваторных узлов, экономия тепла до 30%
• Приготовление ГВС — двухступенчатые схемы для стабильной температуры
• Системы отопления — регулирование температуры в зависимости от погоды
• Тёплые полы — снижение температуры теплоносителя с 80°C до 35–45°C

Пищевая промышленность

• Пастеризация молока — нагрев до 72–85°C с последующим охлаждением
• Производство пива — охлаждение сусла после варки
• Соковое производство — термообработка и охлаждение
• Масложировая отрасль — нагрев растительных масел
• Молочные заводы — охлаждение после пастеризации

Промышленные применения

Специальные применения

• Геотермальные системы — использование тепла земли (температура грунта +8°C)
• Солнечные коллекторы — передача тепла от антифриза к воде
• Тепловые насосы — испарители и конденсаторы
• Рекуперация тепла — утилизация тепла вентиляционных выбросов
• Когенерация — использование тепла от электрогенераторов

Эксплуатация и обслуживание

Режимы работы теплообменников

Контроль работы теплообменников

• Температуры на входе и выходе — основной показатель эффективности
• Перепад давления — индикатор загрязнения (норма: рост не более 50% от первоначального)
• Расходы теплоносителей — должны соответствовать расчётным ±10%
• Внешний осмотр — отсутствие течей, коррозии, деформаций
• Вибрации и шум — признаки кавитации или разбалансировки

Типичные неисправности и их устранение

Экономические аспекты

Сравнение эксплуатационных затрат

Расчёт экономической эффективности

Пример для системы мощностью 1 МВт:

• Экономия электроэнергии: 50–80 МВт·ч/год = 200–320 тыс. руб/год
• Экономия тепловой энергии: 5–10% = 150–300 тыс. руб/год
• Снижение затрат на обслуживание: 100–200 тыс. руб/год
• Общая экономия: 450–820 тыс. руб/год

Современные тенденции и инновации

Новые технологии в теплообменниках

• Микроканальные теплообменники — каналы диаметром 0,1–3 мм для максимальной компактности
• Аддитивные технологии — 3D-печать сложных внутренних структур
• Наноматериалы — покрытия для улучшения теплопроводности
• Умные системы — IoT-датчики для мониторинга состояния
• Гибридные конструкции — комбинация разных типов в одном корпусе

Цифровизация и автоматизация

• Цифровые двойники — моделирование работы для оптимизации
• Предиктивная аналитика — прогнозирование отказов по данным датчиков
• Автоматическая промывка — CIP-системы с программируемыми циклами
• Удалённый мониторинг — контроль параметров через интернет

FAQ — ответы на частые вопросы
